描述

CEMS 伴热管全称**CEMS 伴热采样复合管**，是烟气连续排放监测系统（CEMS）的核心部件，连接烟囱采样探头与分析机柜，实现高温高湿腐蚀性烟气全程恒温输送，满足 HJ75、HJ76 环保标准要求。

## 一、工作原理

烟气中含有水汽、SO₂、NOₓ、HCl 等酸性组分，一旦温度低于酸露点，水汽发生冷凝，酸性气体会溶解在冷凝水中，造成测量数据失真、管路腐蚀、铵盐结晶堵塞管路。
伴热管内置电加热元件，将管内样气温度稳定维持在 120‑130℃以上，高于烟气露点 20℃，保证水汽始终保持气态，样气组分不损失、不发生变质。

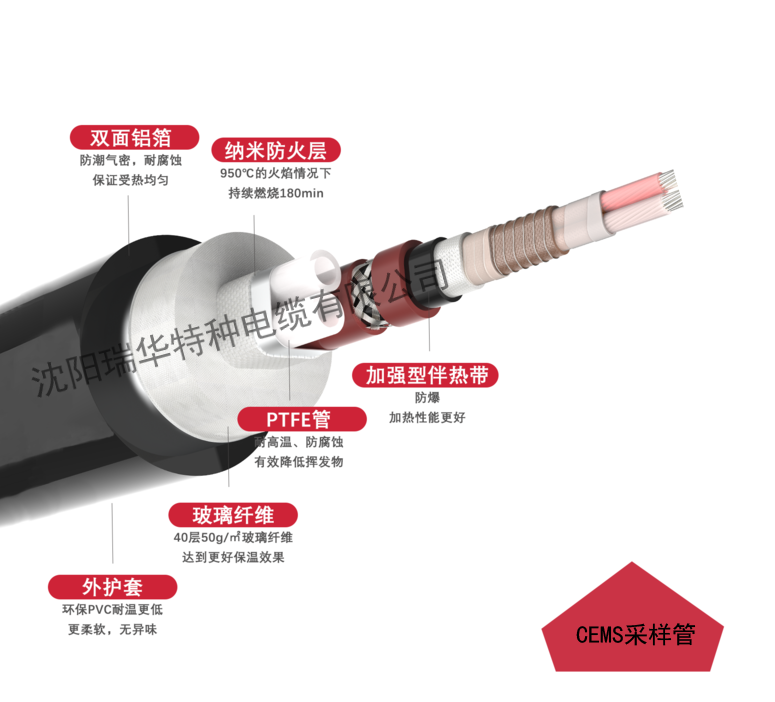

## 二、内部结构（由内向外）

1. **采样内管**，用于输送烟气样气。PTFE 适用于常规工况，性价比优异；PFA 用于含 HF、高 HCl 的强腐蚀以及高温工况，耐温、抗渗透性能优于 PTFE；也可选 FEP、316L 不锈钢材质。常用管径 Φ6mm、Φ8mm，可制作单管、双管（采样 + 反吹吹扫）以及定制+补偿导线电缆等结构。
2. **伴热发热层**。自限温伴热适合 30 米以内短距离工况，自动限温，无需搭配温控器，最高温度约 105℃，不适用高露点烟气；恒功率伴热为工程主流方案，多用于 30 米以上长距离，必须搭配 PT100 铂电阻和温控器闭环控温，工作温度可达 135‑180℃；MI 矿物绝缘加热电缆用于超高温定制工况。
3. **保温层**，采用玻纤或者硅酸铝棉材质，减少热量散失。
4. **屏蔽层**，铜网或铝箔结构，抵抗现场变频器带来的电磁干扰。
5. **外护套**，材质为 PE、TPU、阻燃聚烯烃，具备防水、抗紫外线、耐磨、户外耐腐蚀能力，成品常见外径 OD38、OD42mm。

管线内部可集成补偿导线、电源线、信号屏蔽线，一体化成品出厂，简化现场布线作业。

## 三、主要技术参数

维持温度可选 120℃、135℃、150℃、180℃，CEMS 现场常规使用 120‑135℃。
加热功率，恒功率型 40‑60W/m，自限温型 15‑45W/m。
供电标准 AC220V，也可定制 AC110V。
外部使用环境‑40℃~+60℃，露天、管廊环境均可使用。
承压能力≥0.8‑1.0MPa。
最小弯曲半径≥0.5m，使用过程禁止硬折。

## 四、选型要点

管线长度不足 30 米，可以选用自限温伴热；长度大于等于 30 米，必须选用恒功率伴热并配套温控器，长距离使用自限温会出现末端温度不足，产生结露问题。
内管材质，普通燃煤烟气选用 PTFE；垃圾焚烧、含有 HF 的强腐蚀工况优先选用 PFA。
温度设定，常规工况 120‑135℃，高露点烟气选用 150‑160℃温度等级。
配置方面，现场大多选用双管结构，采样管路搭配反吹管路，同时配备 PT100 测温元件与温控报警功能。

## 五、应用行业

广泛应用于火电、垃圾焚烧、钢铁焦化、水泥建材、化工领域的固定污染源烟气在线监测 CEMS 系统。

## 六、CEMS 伴热管与 VOC 伴热管区别

CEMS 伴热管核心目标是避免烟气冷凝，抵抗酸性介质腐蚀，常用工作温度 120‑135℃，重点考量管路耐酸性能。
VOC 伴热管核心目标是降低有机组分吸附损失，温度按照被测有机物进行设定，对管路惰性以及控温精度要求更高。

## 七、安装使用注意事项

1. 恒功率伴热不允许重叠缠绕，防止局部过热造成线缆损坏。
2. 管线敷设尽量避开向下的 U 型积水弯。
3. 管线两端做好密封防水处理，接线盒做好防护。
4. 系统启动时，先预热伴热管达到设定温度，再开启采样泵。
