## 一、产品概述

GZYV 高压直流电缆（聚乙烯绝缘直流高压电缆）是沈阳瑞华特种电缆有限公司面向静电除尘、静电喷涂、X 射线机等高电压弱电流工业应用场景供应的特种连接电缆。该产品以镀锡或镀银铜绞线为导体，采用进口超纯高密度聚乙烯（PE）作为主绝缘层，外覆聚乙烯或聚氯乙烯护套，部分型号配备铜带绕包与铜丝编织双层复合屏蔽结构，具有绝缘性能优异、耐压等级高、柔软易敷设、电气性能稳定等特点，广泛应用于 50KV~150KV 直流高压系统的电源引接与信号传输。

—

## 二、产品结构

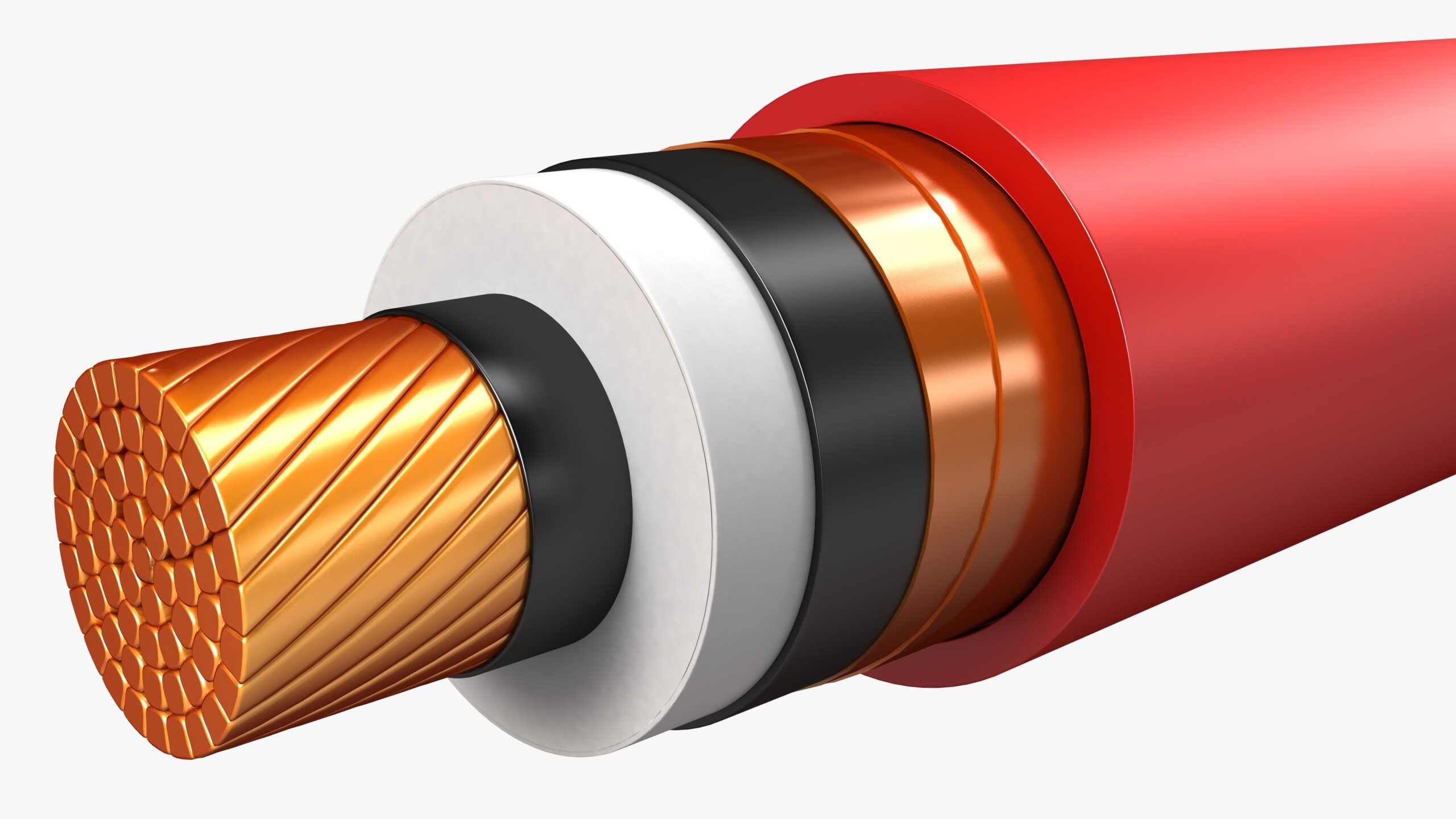

GZYV 高压直流电缆采用同轴多层结构设计，由内至外依次为：

– **导电线芯**：采用多股绞合镀锡铜线或镀银铜软线，导电性能优良，柔软性好，便于弯曲敷设。芯数可分为单芯、双芯、三芯及四芯，其中三芯结构通常包含二根灯丝加热线芯和一根控制线芯，导线与屏蔽层间承受直流高压。
– **高压绝缘层**：采用高密度聚乙烯（PE）挤包而成，绝缘电阻高、介质损耗低、耐压强度大，是电缆承受直流高压的核心屏障。
– **半导电缓冲层（部分型号）**：在绝缘层外挤包半导电层，起到均化电场、抑制局部放电的作用。
– **屏蔽层（屏蔽型）**：有屏蔽型号采用铜带绕包 + 铜丝编织双层复合屏蔽结构，有效屏蔽电磁干扰，同时作为接地通路保障使用安全。
– **外护套**：采用聚乙烯（PE）或聚氯乙烯（PVC）材料挤包，提供机械保护、防潮、耐油及耐环境老化性能。

—

## 三、型号与规格

### 3.1 型号命名说明

表格

| 代号 | 含义 |
| — | — |
| G | 高压（直流） |
| Z | 直流 |
| Y | 聚乙烯绝缘 |
| V | 聚氯乙烯护套（PE 护套时型号略有差异） |
| P| 有屏蔽结构（如 GZYVP） |
| 数字后缀 | 额定直流电压等级（KV） |

### 3.2 主要型号规格

表格

| 产品型号 | 额定电压 | 芯数 | 导体截面 | 屏蔽结构 | 典型用途 |
| — | — | — | — | — | — |
| GZYV-50 | 50KV DC | 单芯 | 1.5~6mm² | 无屏蔽 | 静电喷涂、静电植绒 |
| GZYV-75 | 75KV DC | 单芯 | 1.5~6mm² | 无屏蔽 | 静电除尘、静电选矿 |
| GZYV-100 | 100KV DC | 单芯| 2.5~6mm² | 无屏蔽 | X 射线机、高压电源引接 |
| GZYV-125 | 125KV DC | 单芯 | 2.5~6mm² | 无屏蔽 | 工业高压设备、科研装置 |
| GZYV-150 | 150KV DC | 单芯  |95mm² | 无屏蔽 | 超高压静电除尘、特殊工业装置 |
|GZYVP-50 | 50KV DC | 单芯 | 1.5~6mm² | 有屏蔽 | 有电磁兼容要求的高压系统 |
|GZYVP-75 | 75KV DC | 单芯 | 1.5~6mm² | 有屏蔽 | 精密仪器、医疗设备高压连接 |
| GZYVP-100 | 100KV DC | 单芯 | 2.5~6mm² | 有屏蔽 | 屏蔽要求高的工业高压装置 |
| GZYVP-125 | 125KV DC | 单芯 | 2.5~6mm² | 有屏蔽 | 强电磁干扰环境高压传输 |
| GZYVP-150 | 150KV DC | 单芯  |95mm² | 有屏蔽 | 超高压屏蔽型特殊应用 |

>
> 注：导体截面可根据客户要求定制，常见规格为 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、70mm²、95mm²。

—

## 四、核心技术参数

表格

| 参数项目 | 技术指标 |
| — | — |
| 额定直流电压 | 50KV / 75KV / 100KV / 125KV / 150KV |
| 执行标准 | Q/RTL01-2007 及相关企业标准 |
| 导体材料 | 多股绞合镀锡铜线 / 镀银铜软线 |
| 绝缘材料 | 高密度聚乙烯（PE） |
| 护套材料 | 聚乙烯（PE）/ 聚氯乙烯（PVC） |
| 导体直流电阻（20℃） | 2.5mm² ≤7.59 Ω/km；4mm² ≤4.61 Ω/km；6mm² ≤3.08 Ω/km |
| 工频耐压试验 | 对应直流额定电压的 1.5 倍交流电压，历时 5min 不击穿 |
| 直流耐压试验 | 1.5 倍额定直流电压，历时 15min 无击穿、无闪络 |
| 绝缘电阻 | ≥1000 MΩ·km（20℃，500VDC） |
| 导体长期允许工作温度 | PE 绝缘型 ≤70℃；特殊高温型可达 200℃ |
| 敷设环境温度 | 不低于 – 15℃（低温环境可定制耐寒型） |
| 最小弯曲半径 | 不小于电缆外径的 6 倍 |
| 电缆外径参考 | 50KV/2.5mm² 约 10mm；150KV/6mm² 约 16~20mm |
| 屏蔽结构 | 无屏蔽 / 铜带绕包 + 铜丝编织双层复合屏蔽 |
| 芯数 | 单芯、双芯、三芯、四芯（可定制） |

—

## 五、产品优势

### 5.1 耐压等级高，绝缘性能优异

采用高密度聚乙烯作为主绝缘材料，介电强度高、介质损耗低，可稳定承受 50KV~150KV 直流高压，绝缘电阻达 1000 MΩ・km 以上，长期运行电气性能稳定可靠。

### 5.2 结构灵活，规格齐全

提供无屏蔽型（GZYV）和屏蔽型（GZYVP）两大系列，电压等级覆盖 50KV 至 150KV，芯数包含单芯导体截面从 1.5mm² 至 95mm² 可灵活选择，满足不同设备与工况需求。

### 5.3 导体柔软，敷设方便

采用多股绞合镀锡或镀银铜软线作为导体，电缆整体柔软性好，最小弯曲半径仅为外径的 6 倍，便于在设备内部狭小空间弯曲敷设，减少安装应力。

### 5.4 屏蔽效果好，抗干扰能力强

屏蔽型号采用铜带绕包 + 铜丝编织双层复合屏蔽结构，屏蔽覆盖率高，可有效抑制外界电磁干扰，同时防止高压电场对外辐射，适用于对电磁兼容要求较高的精密设备与医疗装置。

### 5.5 护套耐环境，使用寿命长

外护套采用聚乙烯或聚氯乙烯材料，具有良好的防潮、耐油、耐酸碱及耐老化性能，可在工业复杂环境中长期稳定运行，正常使用寿命可达5 年以上。

### 5.6 可定制化，适配特殊需求

支持根据客户设备的具体参数（电压等级、芯数结构、导体截面、护套材料、耐温等级、屏蔽方式、长度等）进行定制化生产，提供从选型咨询到交付的一站式服务。

—

## 六、应用领域

– **静电除尘**：广泛应用于工业静电除尘器的高压电源引接，是电厂、水泥厂、钢铁厂除尘系统的关键配套部件。
– **静电喷涂 / 静电喷漆**：用于静电喷涂设备的高压发生器与喷枪之间的高压连接，适用于汽车、家电、五金等表面处理行业。
– **静电选矿**：用于静电选矿设备的高压电极供电，适用于矿物分选、粮食精选等领域。
– **静电植绒**：用于静电植绒生产线的高压电源输出连接，适用于纺织、包装、装饰材料行业。
– **X 射线机与医疗设备**：三芯结构型号用于 X 射线机、CT 机等医疗设备的灯丝加热与高压控制连接。
– **工业高压设备**：用于高压试验装置、激光电源、臭氧发生器、静电消除器等工业高压设备的内部与外部高压连接。
– **科研与特种装置**：用于科研院所、高校实验室的高压实验装置，以及军工、航天等特种高压应用场景。

—

## 七、选型与服务

沈阳瑞华特种电缆有限公司拥有专业的电缆技术服务团队，可根据客户的设备类型、电压等级、使用环境、安装方式等具体参数，提供精准的 GZYV 高压直流电缆选型建议与配套方案。

**服务内容包括：**

– 选型咨询：根据设备参数推荐合适的型号、规格与屏蔽方式
– 定制供应：支持非标规格、特殊长度、特殊护套材料的定制化生产
– 技术支持：提供安装敷设指导、终端处理建议及故障排查服务
– 质量保障：所有产品出厂前均经过严格的耐压试验与绝缘电阻测试，提供出厂检验报告、材质证明等完整技术文件
