## 一、产品概述
束子炉专用高压电缆是沈阳瑞华特种电缆有限公司面向电子束炉（EB 炉）、电子束焊机、电子束熔炼炉等高能电子束设备的炉外高压电源系统研发生产的特种高压连接电缆。该产品主要用于高压电源输出端与电子枪高压输入端之间的电能传输，工作于炉外环境，需长期承受数十千伏至数百千伏的直流高压，并具备优异的绝缘性能、机械强度与耐环境老化能力，是电子束设备高压供电系统的关键配套部件。
—
## 二、产品结构

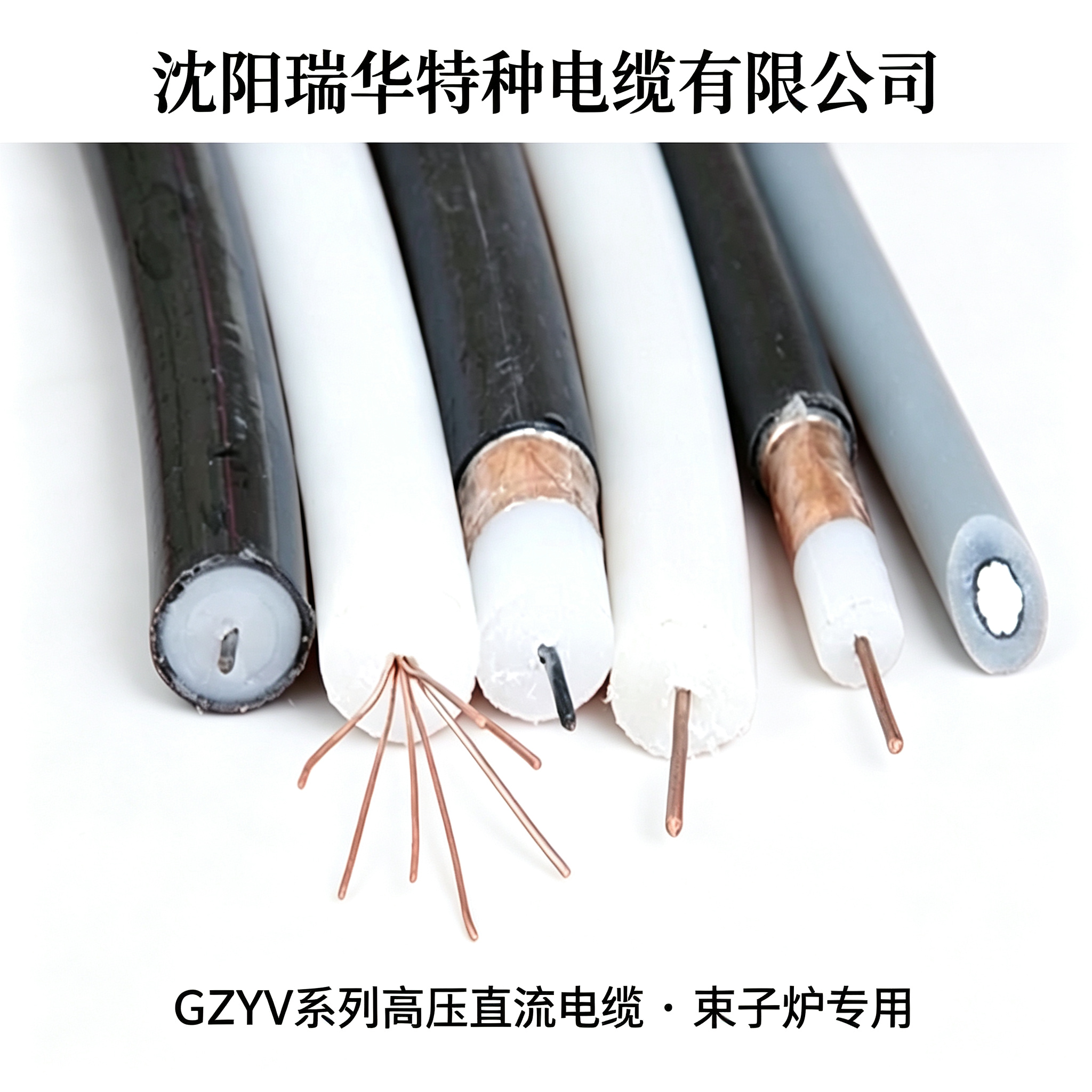

束子炉专用高压电缆采用同轴多层复合结构设计，由内至外依次为：
– **高压导体**：采用多股绞合镀锡铜线或镀银铜软线，导电性能优良，柔软性好，便于设备布线与弯曲敷设。导体截面根据电子束工作电流选型，常见规格为 2.5mm²~25mm²。
– **内半导电层**：在导体外挤包半导电材料，均化导体表面电场，抑制局部放电，消除导体与绝缘层界面的气隙放电隐患。
– **高压绝缘层**：采用高密度聚乙烯（HDPE）或交联聚乙烯（XLPE）挤包而成，绝缘电阻高、介质损耗低、耐压强度大，是电缆承受高压的核心屏障。绝缘厚度根据额定电压等级设计，电压越高绝缘层越厚。
– **外半导电层**：在绝缘层外挤包半导电材料，均化绝缘外表面电场，形成等电位屏蔽面，防止绝缘表面电场集中。
– **屏蔽层**：采用铜带绕包或铜丝编织结构，覆盖率不低于 80%，兼具电场屏蔽与接地保护双重功能，可有效抑制高压电场对外辐射，同时作为故障电流通路保障使用安全。
– **外护套**：采用聚氯乙烯（PVC）、聚乙烯（PE）或低烟无卤（LSZH）材料挤包，提供机械保护、防潮、耐油、耐酸碱及耐环境老化性能。根据使用环境可选用阻燃型、耐油型或防鼠蚁型护套。
也可根据客户特殊需求加以定制。
—
## 三、型号与规格
### 3.1 型号命名说明
表格
| 代号 | 含义 |
| — | — |
| G | 高压（直流） |
| Z | 直流 |
| Y / YJ | 聚乙烯绝缘 / 交联聚乙烯绝缘 |
| V | 聚氯乙烯护套 |
| P | 铜丝编织屏蔽 |
| P2 | 铜带绕包屏蔽 |
| 数字后缀 | 额定直流电压等级（KV） |
### 3.2 主要型号规格
表格
| 产品型号 | 额定电压 | 导体截面 | 屏蔽方式 | 护套材料 | 典型应用 |
| — | — | — | — | — | — |
| GZYV-30 | 30KV DC | 2.5~10mm² | 铜带绕包 | PVC | 低压电子束设备、实验装置 |
| GZYV-50 | 50KV DC | 2.5~16mm² | 铜带绕包 | PVC | 电子束焊机、小型 EB 炉 |
| GZYV-75 | 75KV DC | 4~25mm² | 铜带绕包 + 铜丝编织 | PVC/PE | 中型电子束熔炼炉 |
| GZYV-100 | 100KV DC | 4~25mm² | 铜带绕包 + 铜丝编织 | PE | 大型电子束炉、高压电源输出 |
| GZYV-150 | 150KV DC | 6~35mm² | 铜带绕包 + 铜丝编织 | PE | 超高压电子束设备、特种装置 |
| GZYJV-100 | 100KV DC | 4~25mm² | 铜带绕包 + 铜丝编织 | PVC | 高温环境电子束设备（XLPE 绝缘） |
| GZYJV-150 | 150KV DC | 6~35mm² | 铜带绕包 + 铜丝编织 | PE | 高温环境超高压电子束装置 |
>
> 注：额定电压等级、导体截面、屏蔽方式、护套材料均可根据客户设备参数定制。
—
## 四、核心技术参数
表格
| 参数项目 | 技术指标 |
| — | — |
| 额定直流电压 | 30KV / 50KV / 75KV / 100KV / 150KV（可定制更高电压） |
| 导体材料 | 多股绞合镀锡铜线 / 镀银铜软线 |
| 导体截面范围 | 2.5mm² ~ 35mm²（依工作电流选型） |
| 绝缘材料 | 高密度聚乙烯（HDPE）/ 交联聚乙烯（XLPE） |
| 护套材料 | 聚氯乙烯（PVC）/ 聚乙烯（PE）/ 低烟无卤（LSZH） |
| 屏蔽结构 | 铜带绕包 / 铜丝编织 / 铜带 + 铜丝双层复合屏蔽 |
| 屏蔽覆盖率 | ≥80%（铜丝编织），铜带绕包覆盖率 100% |
| 导体直流电阻（20℃） | 2.5mm² ≤7.59Ω/km；4mm² ≤4.61Ω/km；6mm² ≤3.08Ω/km；10mm² ≤1.83Ω/km |
| 工频耐压试验 | 2.5 倍额定直流电压（等效交流），历时 5min 不击穿 |
| 直流耐压试验 | 1.5 倍额定直流电压，历时 15min 无击穿、无闪络 |
| 绝缘电阻 | ≥1000 MΩ·km（20℃，500VDC） |
| 介质损耗角正切 | ≤0.001（20℃，额定电压下） |
| 导体长期允许工作温度 | HDPE 绝缘 ≤70℃；XLPE 绝缘 ≤90℃ |
| 敷设环境温度 | 不低于 – 15℃（低温环境可定制耐寒型） |
| 最小弯曲半径 | 不小于电缆外径的 8 倍（高压电缆需更大弯曲半径） |
| 电缆外径参考 | 50KV/6mm² 约 18~22mm；100KV/10mm² 约 28~35mm；150KV/16mm² 约 38~48mm |
| 阻燃性能 | 阻燃型通过 GB/T 18380 单根垂直燃烧试验 |
| 执行标准 | GB/T 12706、JB/T 10491 及相关企业标准 |
—
## 五、产品优势
### 5.1 耐压等级高，绝缘性能优异
采用高密度聚乙烯或交联聚乙烯作为主绝缘材料，配合内外半导电层均化电场，可稳定承受 30KV~150KV 直流高压，绝缘电阻达 1000 MΩ・km 以上，介质损耗低，长期运行无电晕、无局部放电。
### 5.2 双层屏蔽，安全可靠
采用铜带绕包 + 铜丝编织双层复合屏蔽结构，屏蔽覆盖率高，可有效抑制高压电场对外界电子设备的电磁干扰，同时屏蔽层可兼作接地保护线，发生绝缘击穿时故障电流可通过屏蔽层快速泄放，保障设备与人员安全。
### 5.3 导体柔软，敷设方便
采用多股绞合镀锡或镀银铜软线作为导体，电缆整体柔软性好，便于在电子束设备电源柜与电子枪之间的有限空间内弯曲敷设，减少安装应力，避免高压电缆因过度弯折导致绝缘损伤。
### 5.4 护套耐环境，使用寿命长
外护套可根据炉外环境特点选用耐油 PVC、PE 或低烟无卤材料，具备良好的防潮、耐油、耐酸碱、耐臭氧及耐老化性能，可在电子束车间的复杂环境中长期稳定运行，正常使用寿命可达 15 年以上。
### 5.5 规格齐全，定制化程度高
电压等级覆盖 30KV 至 150KV，导体截面从 2.5mm² 至 35mm²，提供多种屏蔽方式与护套材料组合，可根据客户电子束设备的具体参数（高压电源输出电压、电子束电流、安装方式、环境条件等）进行定制化生产。
### 5.6 配套终端，系统解决方案
可配套提供高压电缆终端接头、高压连接器、接地端子等附件，实现电缆与高压电源及电子枪的可靠连接，提供从电缆选型、终端制作到安装指导的一站式系统解决方案。
—
## 六、应用领域
– **电子束熔炼炉（EB 炉）**：用于高压电源与电子枪之间的高压电能传输，是电子束熔炼设备的关键配套部件。
– **电子束焊机**：用于高压电源输出端与焊接枪体之间的高压连接，适用于航空航天、汽车、医疗器械等领域的电子束焊接设备。
– **电子束热处理炉**：用于电子束表面淬火、退火、合金化等热处理设备的高压电源连接。
– **电子束镀膜设备**：用于真空镀膜机中电子枪高压电源的输出连接。
– **高压试验装置**：用于高校、科研院所的高压实验装置、粒子加速器等设备的高压连接。
– **其他高压直流设备**：适用于静电除尘、静电喷涂、X 射线机、激光电源等需要高压直流传输的工业设备。
—
## 七、选型与服务
沈阳瑞华特种电缆有限公司拥有专业的高压电缆技术团队，可根据客户电子束设备的具体参数提供精准的选型建议与配套方案。
**选型需提供的参数：**
– 高压电源额定输出电压（DC KV）
– 电子束额定工作电流（A）
– 电缆使用长度（m）
– 安装方式（固定敷设 / 移动弯曲）
– 使用环境（温度、湿度、油污、腐蚀等）
– 终端连接方式（设备接口规格）
**服务内容：**
– 选型咨询：根据设备参数推荐合适的型号、规格与屏蔽方式
– 定制生产：支持非标电压等级、特殊截面、特殊护套材料的定制化生产
– 终端配套：提供高压电缆终端接头制作与高压连接器配套服务
– 技术支持：提供安装敷设指导、终端处理建议及故障排查服务
– 质量保障：所有产品出厂前均经过严格的直流耐压试验、局部放电检测与绝缘电阻测试，提供出厂检验报告、材质证明等完整技术文件
—
**沈阳瑞华特种电缆有限公司**
专注特种电缆研发与制造，以可靠品质服务高端装备领域。
欢迎来电咨询，我们将为您提供专业的束子炉专用高压电缆选型方案与定制服务。
