描述

一、产品概述

MI 矿物绝缘加热电缆（Mineral Insulated Heating Cable）是沈阳瑞华特种电缆有限公司面向高温、高功率、强腐蚀工业伴热场景自主研发生产的高性能加热产品。该产品以合金电热丝为发热源，高纯度电熔结晶氧化镁为绝缘层，无缝连续金属管为护套，经特殊工艺紧密压实而成，具有耐高温、功率密度大、机械强度高、耐腐蚀、使用寿命长等显著优势，是石油化工、电力、核电、油气开采等领域高温伴热与工艺维持的理想解决方案。

—

二、产品结构

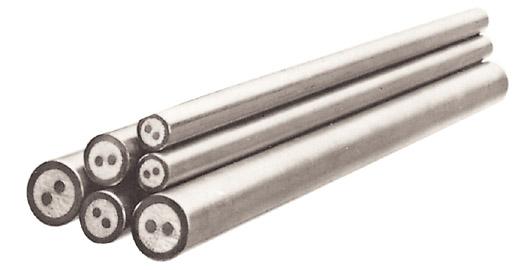

MI 加热电缆采用同轴三层结构，由内至外依次为：

– **发热导体**：采用镍铬（NiCr）或铜镍（CuNi）合金电热丝，单芯或双芯结构，电阻值稳定，发热均匀，无启动冲击电流。
– **绝缘层**：填充高纯度、高温电熔结晶氧化镁（MgO）粉，经滚压工艺紧密压实，兼具优异的电气绝缘性能与导热性能。
– **金属护套**：采用无缝连续金属管，根据使用环境可选用铜、不锈钢（321/316L/347）、Inconel 600、Alloy 825 等多种材料，提供机械保护、耐腐蚀及接地功能。
– **外护套（可选）**：在强腐蚀或埋地、潮湿环境下，可外加高密度聚乙烯（HDPE）或低烟无卤外护套，进一步提升防腐与防潮能力。

—

三、主要型号与护套材料

沈阳瑞华可根据客户工况提供多种护套材料的 MI 加热电缆，覆盖从常规防冻到极端高温强腐蚀的全场景需求：

表格

| 护套材料 | 最高工作温度 | 典型功率密度 | 适用环境 |
| — | — | — | — |
| 铜护套 | ≤250℃ | 中低功率 | 常规工艺伴热、建筑采暖、防冻保温 |
| 铜护套 + HDPE | ≤80℃（外护套） | 中低功率 | 潮湿、土壤、弱酸腐蚀环境 |
| 321 不锈钢 | ≤600℃ | 中高功率 | 一般高温工业伴热、弱腐蚀环境 |
| 316L/347 不锈钢 | ≤600℃ | 中高功率 | 含氯离子、弱酸腐蚀环境 |
| Inconel 600 | ≤800℃ | 高功率 | 高温、强氧化腐蚀、核电领域 |
| Alloy 825 | ≤800℃ | 高功率（可达 250W/m） | 硫酸、磷酸等强还原酸腐蚀环境 |

—

## 四、核心技术参数

表格

| 参数项目 | 技术指标 |
| — | — |
| 额定电压 | AC 110V ~ 600V（可定制至 1100V） |
| 耐压测试 | 1500~2000 VAC / 1min 无击穿、无闪络 |
| 绝缘电阻 | ≥100 MΩ（500VDC），浸水 12h 后仍≥100 MΩ |
| 电阻值公差 | ±10%（20℃） |
| 长度公差 | ±2% |
| 启动电流 | 无启动冲击电流（纯电阻特性） |
| 防护等级 | IP65 / IP67 |
| 最高工作温度 | 800℃（Inconel 600 / Alloy 825 护套） |
| 最低安装 / 运行温度 | -60℃ ~ -80℃ |
| 最小弯曲半径 | 约 6 倍电缆外径（低温环境） |
| 电缆外径 | 单芯 Ø3.2~6.5mm；双芯 Ø5.5~11mm |
| 每米电阻范围 | 0.10 Ω/m ~ 10 Ω/m（多种规格可选） |
| 最大发热功率 | 可达 250W/m 以上（依规格与电压而定） |
| 防爆性能 | 适用于防爆区域，配套防爆终端接线盒使用 |

—

## 五、产品优势

### 1. 耐高温能力强

金属护套与氧化镁绝缘结构使产品可长期在 800℃高温环境下稳定运行，远超传统高分子伴热带，是高温介质伴热的唯一可靠选择。

### 2. 功率密度大

单位长度发热功率可达 250W/m 以上，适用于大管径、高散热、高维持温度的重伴热工况，可有效缩短伴热长度、减少回路数量。

### 3. 机械强度高

全金属结构抗碾压、抗冲击、抗拉扯，可承受工业现场复杂的机械应力，适合埋地、拖拽、振动等恶劣安装环境。

### 4. 耐腐蚀性能优异

可根据腐蚀介质特性选用不锈钢、Inconel、Alloy 825 等特种合金护套，耐受酸碱、盐雾、氯离子等多种腐蚀介质，使用寿命长达 20 年以上。

### 5. 安全可靠

纯电阻发热，无启动冲击电流；金属护套可兼作接地线，接地连续性好；绝缘性能稳定，防潮防水，适用于防爆、核电等高安全要求场所。

### 6. 长度定制化

可根据现场工况与供电电压精确计算并定制发热长度，冷引线与发热段工厂预制连接，确保整体电气性能与密封可靠性。

—

## 六、应用领域

– **石油化工**：重油、沥青、硫磺、树脂等高凝固点介质管道及储罐伴热；工艺管线温度维持；阀门、泵体、仪表管伴热。
– **电力行业**：汽轮机阀门、锅炉仪表管、除灰管道、化学加药系统伴热；电厂冬季防冻。
– **核电工业**：安全级（1E 级）仪表管伴热，核岛及常规岛关键系统温度维持。
– **油气开采**：深井采油井筒加热、井口装置伴热、海底管道及海上平台工艺管线伴热。
– **交通基建**：铁路道岔融雪、公路桥面与机场跑道除冰、电网铁塔与导线融冰。
– **工业加热**：模具加热、反应釜与罐体伴热、高温实验设备加热、玻璃与冶金行业工艺加热。
– **建筑采暖**：民用与商业建筑地板辐射采暖、道路坡道融雪、屋面天沟化雪。

—

## 七、选型与服务

沈阳瑞华特种电缆有限公司拥有专业的伴热设计团队，可根据客户提供的工艺参数（介质类型、维持温度、环境温度、管道规格、保温材料、区域防爆等级等）进行热损失计算，提供**选型设计、产品制造、安装指导、售后跟踪**一体化服务。

所有产品均严格按照国家标准及行业规范生产，可提供出厂检验报告、防爆合格证、材质证明等完整技术文件，支持非标定制与特殊工况解决方案开发。
